瑞士技术设计的机床结构、精、准、稳。
德国蔡司三坐标测量仪对机床部件全面检测。
Linux操作系统总线通讯、实时响应。
实现“U”级多次高精度深度放电加工,具有极低的尖角损耗。
绝对值编码器、无需回零、无机械限位开关。
机械特点:
1.汉奇设计机械结构,高标优质铸件,多次回火。
2.“T”型床身底座,大扭矩电机直驱,高速响应性更好。
3.加工铸件及关键零部件均经过“德国蔡司三坐标测量仪”严格检查,确保每一个部件的高精度。
4.整体设计结构,紧凑性更好,占地面积更小。
数控电源特点:
1.多种输入方式<鼠标、键盘、触摸屏>。
2.低功耗自冷却嵌入式NC。
3.无病毒侵扰的LINUX系统。
4.ETHERCAT总线通讯、放电采样时响应。
5.精加工放电稳压系统、z小电流可控制ZP0.1~ZP3.7软限位控制功能。
6.无需机械限位开关,减少了繁琐的导线控制。
7.采用绝对值编码器,断电加工无需回限位零点。
8.支持4轴以上控制轴加工。
项目 | 单位 | HQ-G40 |
机床 |
主机尺寸 | mm | 1300*1400*2291 |
机床重量 | kg | 2800 |
整机输入功率 | kw | 9 |
工作区域 |
XYZ轴行程 | mm | 400*300*320 |
工作台面积 | mm | 680*420 |
工作台承重重量 | kg | 500 |
工作液槽尺寸 | mm | 980*650*400 |
脉冲电源 |
表面粗糙度 | um | Ra≤0.08 |
加工电流 | A | 50 |
加工效率 | mm³min | ≥500 |
驱动方式 |
| 全数字交流伺服 |
电极损耗 | % | 0.05 |

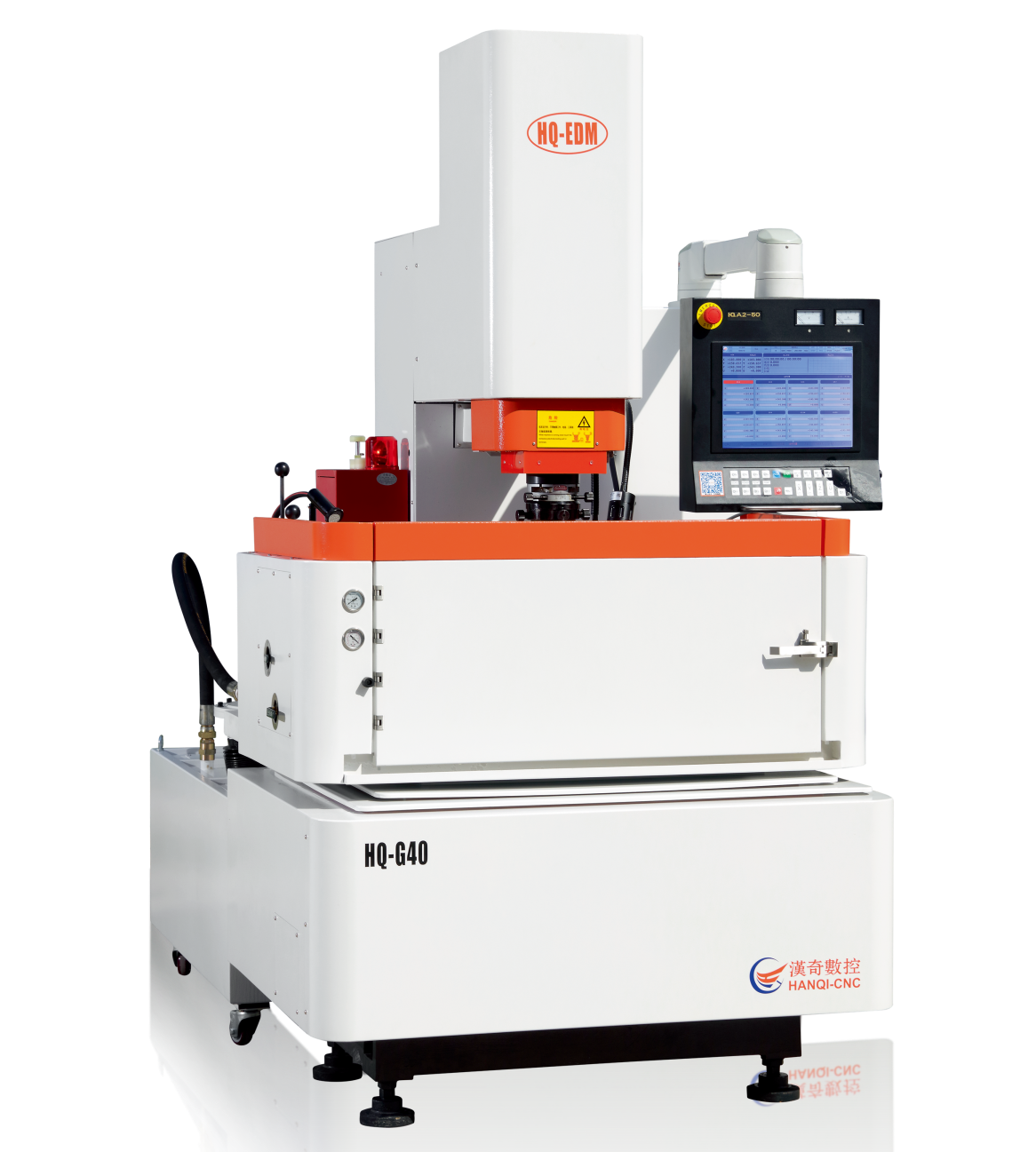

汉奇数控G系列高端镜面火花机
